Guide de conception et de fabrication de moules pour emballages cosmétiques | ARK CNC

Chez ARK CNC, dans notre atelier de Bayrampaşa à Istanbul, nous concevons et fabriquons des moules pour emballages cosmétiques présentant des géométries complexes et nécessitant des tolérances serrées, à l’aide de centres de tournage CNC et de centres d’usinage verticaux (fraisage) de dernière génération. Les emballages cosmétiques ne servent pas uniquement à protéger le produit ; ils constituent également des formes esthétiques qui reflètent l’identité de la marque, se démarquent en rayon et créent une expérience tactile. Préserver cette esthétique en production de série exige une conception de moule irréprochable ainsi qu’un processus d’usinage CNC au micron.

Dans ce guide technique, nous examinons en 5 étapes essentielles les processus critiques permettant de passer de la conception d’un emballage cosmétique, née d’une idée, à sa production en série.

5 étapes essentielles de la fabrication de moules pour emballages cosmétiques

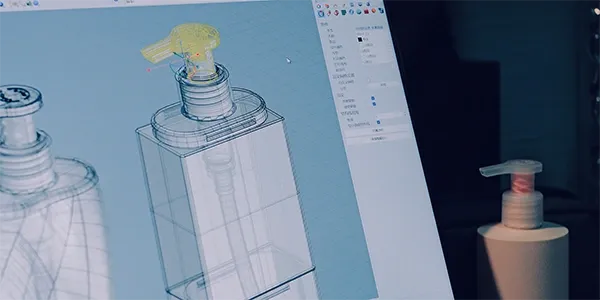

1. Conception 3D CAD/CAM et ingénierie

Le processus commence par l’analyse de la conception esthétique de l’emballage fournie par le client afin de vérifier sa compatibilité avec la fabrication. La forme de l’emballage est optimisée en fonction des angles de démoulage (draft angle), des épaisseurs de paroi et des paramètres de la ligne de remplissage. Les données 3D aux formats STEP ou IGES sont transformées en cavités et noyaux de moule (cavity et core) de haute précision à l’aide de logiciels CAD/CAM tels que SolidWorks et Siemens NX.

2. Choix des matériaux et stratégie de traitement thermique

Les moules de soufflage pour emballages cosmétiques (blow molds) et les moules d’injection doivent conserver leur stabilité dimensionnelle sur plusieurs centaines de milliers de cycles :

• Aluminium 7075 : grâce à son excellente conductivité thermique et à sa légèreté, il permet notamment de réduire les temps de cycle dans les moules de soufflage pour matières plastiques.

• Acier inoxydable 1.2344 et 420 : privilégiés pour les noyaux et les composants nécessitant une résistance élevée à l’usure ainsi qu’une excellente qualité de surface (polissage), avec application d’un traitement thermique adapté.

3. Usinage CNC de précision (tournage & fraisage)

Après validation de la conception, les composants du moule sont usinés sur des tours CNC et des centres d’usinage verticaux. Les techniques de fraisage 4 et 5 axes sont utilisées pour les surfaces organiques à formes libres. Pour les bouchons de flacons et les détails circulaires, les tours CNC équipés d’un axe C permettent d’obtenir une grande précision en une seule prise.

4. Contrôle qualité et inspection CMM (rapport CoC)

Après l’usinage, toutes les pièces sont contrôlées à l’aide de systèmes CMM (machine de mesure tridimensionnelle) de précision et de systèmes de numérisation optique. La conformité des tolérances critiques assurant l’étanchéité entre le bouchon et le corps (H7, f7) est vérifiée. Chez ARK CNC, nous documentons les résultats de mesure de l’ensemble de nos processus de fabrication au moyen d’un rapport CoC (Certificat de conformité).

5. Assemblage du moule, polissage et essai de production

Une fois l’assemblage du moule terminé, des traitements de surface spécifiques, tels qu’un polissage miroir ou une finition satinée, sont appliqués. Un premier essai de production (T1) est ensuite réalisé. Après validation de la qualité de surface du produit obtenu et des tolérances d’assemblage, le moule est livré pour la production en série.

ARK CNC : solutions de moules de précision pour le secteur cosmétique

Forts de notre expérience acquise dans l’industrie à Istanbul depuis 2003, nous sommes votre partenaire de confiance pour vos projets d’emballages cosmétiques nécessitant des géométries complexes, des tolérances de l’ordre du micron et une qualité de surface élevée.

Pour découvrir nos capacités en fabrication de moules, consultez notre page Services. Vous pouvez également envoyer vos plans techniques aux formats STEP, IGES ou DXF via notre formulaire de contact afin de recevoir un devis sous 24 heures.
