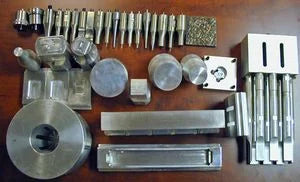

Comment les composants de sonotrode ultrasonique sont-ils usinés CNC ?
Les composants de sonotrode ultrasonique sont des éléments essentiels des systèmes de soudage, de découpe et de nettoyage par ultrasons. Ils transmettent l’énergie vibratoire au matériau. Pour garantir leur bon fonctionnement, la précision géométrique et l’homogénéité du matériau sont essentielles lors de l’usinage CNC : la moindre variation dimensionnelle lors de la fabrication peut en effet influencer la fréquence de résonance de la sonotrode.
Pourquoi la précision est-elle si importante pour les composants de sonotrode ultrasonique ?
Dans les systèmes à ultrasons, la sonotrode fonctionne en vibrant à une fréquence de résonance définie. Une petite erreur de tolérance au niveau de la géométrie lors de l’usinage CNC peut modifier la réponse en fréquence de la sonotrode et réduire l’efficacité du système. La fabrication de sonotrodes exige donc une précision de l’ordre du micron, bien supérieure aux tolérances standard des composants.
Quels matériaux sont utilisés ?
Les matériaux les plus couramment utilisés pour la fabrication de sonotrodes ultrasoniques sont :
-
Alliages de titane — privilégiés pour leur grande efficacité acoustique et leur excellente résistance à la fatigue, notamment dans les applications à forte puissance.
-
Aluminium 7075 — une solution plus économique, adaptée aux applications de puissance moyenne.
-
Alliages d’acier — utilisés lorsque la résistance à l’usure est prioritaire, bien que leur efficacité acoustique soit inférieure à celle du titane.
Le choix du matériau dépend de la puissance, de la fréquence de fonctionnement et des exigences en matière de résistance à l’usure de l’application concernée.
Points importants lors de l’usinage CNC
-
Symétrie géométrique : le comportement vibratoire de la sonotrode dépend directement de sa symétrie géométrique. Les tolérances de déviation axiale doivent donc être extrêmement serrées lors du fraisage et du tournage CNC.
-
Rugosité de surface : les micro-irregularités de surface peuvent provoquer des fissures de fatigue à long terme. Les opérations de finition doivent donc être réalisées avec une grande précision.
-
Compatibilité avec les traitements thermiques : certaines conceptions de sonotrodes nécessitent un traitement thermique après l’usinage CNC. Les contraintes internes générées lors de l’usinage doivent alors être soigneusement maîtrisées.
-
Test de fréquence : après la fabrication, la fréquence réelle de résonance de la sonotrode doit être mesurée et comparée à la fréquence prévue dans la conception.
Comment les sonotrodes ultrasoniques sont-elles fabriquées chez ARK CNC ?
Chez ARK CNC, nous usinons les composants de sonotrodes ultrasoniques selon les tolérances et les exigences de rugosité de surface indiquées sur vos plans techniques, avec un standard de précision de 0,01 mm. Notre équipe d’ingénierie évalue avec vous le matériau et la stratégie d’usinage les mieux adaptés à la fréquence de fonctionnement du composant.
Transmettez-nous le plan technique de votre sonotrode ultrasonique afin de recevoir une évaluation technique gratuite et un devis pour le matériau et le procédé de fabrication les plus adaptés.
